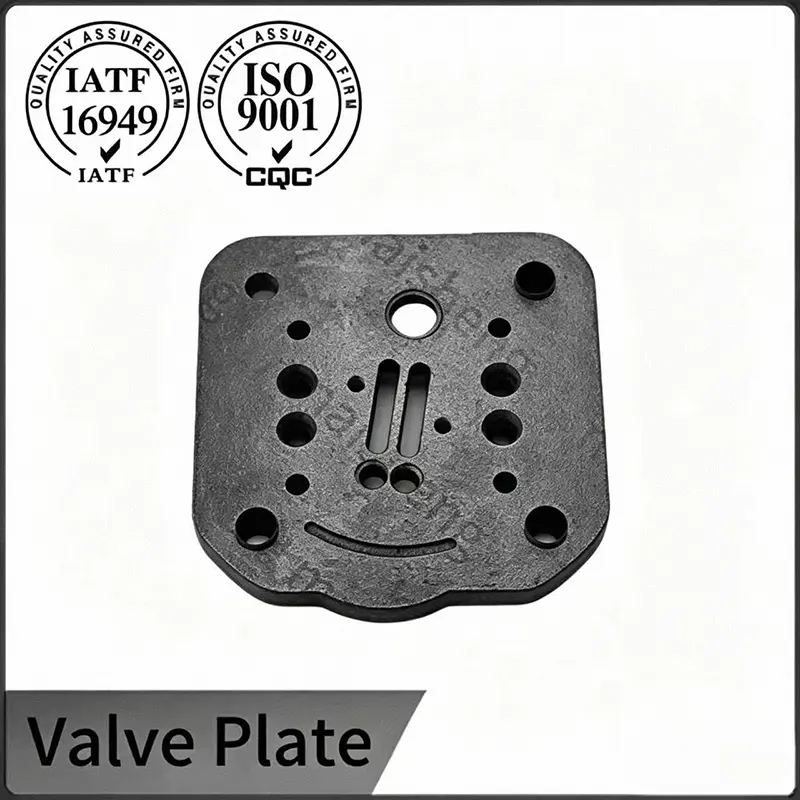

Żeliwna płyta zaworowa

Nasza żeliwna płyta zaworowa charakteryzuje się zróżnicowanymi układami konstrukcyjnymi dostosowanymi do różnorodnych zespołów sprężarek powietrza w samochodach, obejmujących modele pojazdów osobowych i użytkowych. Każdy element poddawany jest udoskonalonej obróbce otworów i precyzyjnemu wykończeniu konturu, aby zawęzić tolerancję montażową, umożliwiając trwałe hermetyczne uszczelnienie przed częstymi wahaniami ciśnienia i cyklicznymi obciążeniami ściskającymi podczas długotrwałej eksploatacji pojazdu. Pełny zakres standardowych specyfikacji jest przechowywany w magazynie w celu szybkiej wysyłki masowej, a tymczasem obsługiwane jest niestandardowe przeprojektowanie wymiarów, aby spełnić unikalne wymagania montażowe różnych konfiguracji sprężarek na rynku wtórnym i OEM na rynkach światowych.

Klasa materiału i metoda odlewania

Płyty są odlewane z żeliwa szarego gatunku HT250, o minimalnej wytrzymałości na rozciąganie 250 MPa mierzonej na oddzielnie wylanych prętach testowych. Aby uzyskać gładkie wykończenie powierzchni i stałą grubość przekroju na występach śrub i otworach portów, stosuje się proces formowania piaskowego ze spoiwem żywicy. Obróbka inokulacyjna zastosowana na etapie odlewania poprawia rozkład płatków grafitu do typu A w całkowicie perlitycznej matrycy, co nadaje materiałowi sztywność i naturalną zdolność tłumienia drgań. Po wytrząsaniu surowe odlewy przechodzą przez piec odprężający w temperaturze 550 stopni Celsjusza w celu kontrolowanego wygrzewania, usuwania naprężeń resztkowych z procesu chłodzenia i stabilizacji geometrii części przed obróbką.

Odporność na wibracje

Żeliwna płyta zaworowa jest strukturalnie zoptymalizowana w celu kompensacji ciągłych wibracji mechanicznych przenoszonych z silnika pojazdu i połączeń sprężarki podczas jazdy. Dobrze proporcjonalne rozmieszczenie otworów wewnętrznych pomaga równomiernie rozłożyć powtarzające się naprężenia wibracyjne w całym elemencie, zapobiegając przemieszczeniu się uszczelki i wyciekom powietrza spowodowanym przedłużoną jazdą po wyboistej drodze. Takie właściwości odporne na wibracje sprawiają, że dopasowane sprężarki powietrza utrzymują stałą wydajność sprężania w różnych warunkach nawierzchni, od dróg miejskich po wyboiste trasy górskie.

Dokładność obróbki i kontrola ścieżki wycieku

Wykończenie otworu i płaskość powierzchni bezpośrednio wpływają na zdolność uszczelniania płytki zaworu. Po cyklu odprężania płyty są umieszczane na centrum obróbczym CNC, gdzie wszystkie otwory na śruby są wiercone i gwintowane w jednym uchwycie, zachowując tolerancję położenia otworu do punktu odniesienia wynoszącą 0,05 milimetra. Następnie powierzchnię uszczelniającą dociera się do płaskości 0,01 milimetra na 100 milimetrów długości, co sprawdza się pod monochromatycznym źródłem światła i płaskością optyczną. Kontrola profilometrem potwierdza, że ​​chropowatość powierzchni utrzymuje się poniżej Ra 0,6 mikrona, redukując mikroskopijne ścieżki wycieków, które mogłyby obniżyć wydajność objętościową sprężarki. Próbki do końcowego audytu są montowane z uszczelką testową i poddawane działaniu ciśnienia pod wodą wynoszącego 1,2-krotność znamionowego ciśnienia roboczego, przy zerowej emisji pęcherzyków wymaganej do akceptacji.

Możliwość adaptacji w zakresie logistyki i magazynowania

Żeliwna płyta zaworowa posiada stabilne właściwości fizyczne, które pozwalają uniknąć wypaczeń lub zniekształceń wymiarowych podczas długoterminowego przechowywania w magazynie i międzynarodowej wysyłki na duże odległości. Spójny proces formowania utrzymuje gotowe produkty w ustalonym kształcie w normalnej temperaturze i wilgotności otoczenia, redukując nieprawidłowe straty odrzutów spowodowane deformacją części w opakowaniach zbiorczych i transporcie transgranicznym dla globalnych dealerów części samochodowych.

Więcej żeliwnych form płyt zaworowych

Identyfikowalność i certyfikacja produkcji

Cała linia produkcyjna działa w oparciu o certyfikowany system zarządzania IATF 16949, poparty ponad 25-letnim doświadczeniem w produkcji precyzyjnych komponentów samochodowych. Każda partia przychodzącego surowca żelaznego jest weryfikowana za pomocą optycznej spektrometrii emisyjnej pod kątem certyfikatu materiału, a skład chemiczny jest archiwizowany wraz z liczbą wytopu. Parametry procesu obróbki monitorowane są za pomocą statystycznych wykresów kontrolnych, a wskaźniki zdolności dla wymiarów krytycznych utrzymują się na poziomie powyżej 1,33. Każda wykończona płyta posiada trwały kod partii, który łączy się z numerem wytopu odlewania, wykresem cyklu odprężania, wersją programu CNC i końcowym raportem z inspekcji. Ta struktura identyfikowalności obsługuje pełne zgłoszenia poziomu 3 PPAP do programów OEM sprężarek, w tym diagramy przepływu procesu, dokumenty PFMEA i certyfikaty materiałowe.

Często zadawane pytania

1. Do jakich typów urządzeń nadają się żeliwne płyty zaworowe?

Odp.: Stosowane są głównie w przemysłowych sprężarkach powietrza tłokowych o dużej wytrzymałości, pompach powietrza hamulcowych pojazdów inżynieryjnych, dużych stacjonarnych sprężarkach zasilania powietrzem i urządzeniach pracujących przez długi czas przy pełnym obciążeniu. Jest przeznaczony dla scenariuszy pracy charakteryzujących się wysokimi wibracjami i wysokim ciśnieniem, w których płyty ze stopu aluminium nie mogą utrzymać długoterminowej stabilności wymiarowej.

2. Po wymianie nowej żeliwnej płytki zaworowej ze sprężarki nadal wycieka powietrze. Jaka jest tego przyczyna?

Odp.: Rzadko jest to wada jakościowa nowej płytki zaworowej. Główne przyczyny to niewypolerowana rdza i pozostałości węgla na powierzchni montażowej cylindra, zdeformowana płaszczyzna uszczelnienia głowicy cylindrów, brak synchronizacji dopasowanych kontaktronów dolotowych i wydechowych oraz nierówny moment dokręcania śrub podczas montażu. Oczyść powierzchnie stykowe, wymień kontaktrony zaworów i skalibruj moment obrotowy, aby wyeliminować wycieki.

3. Jaki jest zalecany moment dokręcania śrub i kolejność dokręcania żeliwnej płytki zaworowej?

Odp.: Dokładną wartość można znaleźć w instrukcji serwisowej sprężarki, zazwyczaj od 10 do 15 Nm dla łączników M6 z żeliwa. Dokręcić śruby po przekątnej w dwóch etapach, najpierw do połowy docelowego momentu obrotowego, a następnie do wartości końcowej. Po pierwszych 10 godzinach pracy sprawdź ponownie moment obrotowy za pomocą skalibrowanego klucza, gdy głowica cylindrów ma temperaturę otoczenia. Równomierne obciążenie śrub zapobiega wypaczaniu się płytki i zapewnia równomierny kontakt kontaktronu na całym obwodzie uszczelnienia.

4. W jaki sposób warsztat może wizualnie sprawdzić żeliwną płytkę zaworową przed montażem?

Odp.: Umieść płytę na znanej płaskiej powierzchni, takiej jak blok granitowy, i spróbuj nią kołysać ręcznie; wszelkie zauważalne drgania wskazują na szczątkowe zniekształcenie. Sprawdź stan gwintu za pomocą miernika ruchu i przesuń czystym palcem po powierzchni uszczelniającej, aby wykryć zadrapania lub wżery. Sprawdź krawędzie otworów na śruby pod kątem zadziorów i usuń je drobnym płótnem szmerglowym, jeśli występują. Płyta, która przejdzie te proste testy i nie wykazuje żadnych widocznych pęknięć po oświetleniu pod kątem, jest gotowa do montażu.
