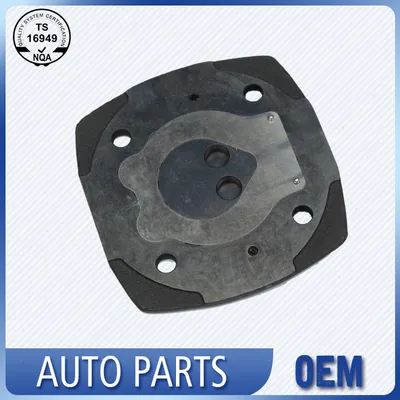

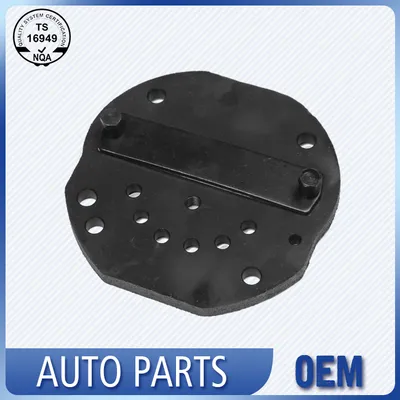

Płyta zaworu metalurgii proszków

Płyta zaworowa wykonana w technologii metalurgii proszków wykorzystuje dojrzałe metody zagęszczania proszku i spiekania dostosowane do wymagań sprężonego powietrza w samochodach. Jednorodna mikrostruktura wewnętrzna skutecznie łagodzi koncentrację naprężeń cząstkowych powstających podczas częstych cykli otwierania i zamykania zaworu, zmniejszając ryzyko miejscowego odkształcenia pod ciągłym zmiennym ciśnieniem. Każdy gotowy element jest sprawdzany pod kątem płaskości i tolerancji położenia otworów zgodnie ze standardami kontroli akcesoriów samochodowych, dostosowując się do różnorodnych rzeczywistych wymagań montażowych w zakresie wymiany na rynku wtórnym i regularnego dopasowywania akcesoriów do wielu typów pojazdów.

Odporność na stres

Płyta zaworowa wykonana w metalurgii proszków ma równomiernie rozłożoną strukturę wewnętrzną utworzoną w wyniku spiekania proszków, która rozprasza naprzemienne naprężenia ściskające powstające w wyniku powtarzającego się otwierania i zamykania zaworów w sprężarkach powietrza. Ta cecha strukturalna pozwala uniknąć narastania częściowych naprężeń po długich godzinach cyklicznej pracy i zmniejsza możliwość lokalnego zginania lub odkształcenia pod ciągłym ciśnieniem dynamicznym, skutecznie utrzymując normalną wydajność sprężania zespołów sprężarek samochodowych pod codziennymi obciążeniami podczas jazdy.

Wybór proszku i kontrola spiekania

Materiałem wyjściowym jest proszek żelaza rozpylany wodą zmieszany z 2% miedzi i 0,8% grafitu, kompozycja wybrana ze względu na zdolność do tworzenia mikrostruktury perlitycznej z rozproszonymi fazami bogatymi w miedź podczas spiekania. Zagęszczanie odbywa się na prasie hydraulicznej pod ciśnieniem 600 MPa, dzięki czemu surowa wypraska ma wystarczającą jednorodność gęstości dla przewidywalnego skurczu. Spiekanie odbywa się w siatkowym piecu taśmowym w atmosferze azotu i wodoru w temperaturze 1120 stopni Celsjusza przez 25 minut, co pozwala na stopienie miedzi i infiltrację granic cząstek żelaza. Ten mechanizm spiekania w fazie ciekłej zamyka resztkową porowatość i podnosi końcową gęstość powyżej 6,9 grama na centymetr sześcienny, podczas gdy sieć splatających się cząstek zapewnia wytrzymałość zmęczeniową potrzebną przez miliony cykli zaworów. Z każdego wsadu pieca pobierana jest próbka twardości, która musi wylądować w przedziale od 60 do 80 HRB, co potwierdza, że ​​profil termiczny pozostaje spójny w całej partii.

Zgodność aplikacji

Płyta zaworowa wykonana w technologii metalurgii proszków została zaprojektowana w oparciu o parametry instalacji głównych sprężarek powietrza w popularnych pojazdach pasażerskich i lekkich pojazdach użytkowych. Liczne dojrzałe specyfikacje pokrywają większość głównego zapotrzebowania na części zamienne na rynku wtórnym, a my możemy w umiarkowanym stopniu dostosować parametry konstrukcyjne, aby pasowały do ​​specjalnych modeli sprężarek zgodnie ze szczegółowymi informacjami technicznymi klientów.

Weryfikacja płaskości i wymiarów

Po spiekaniu płyty poddawane są operacji szlifowania podwójną tarczą, w wyniku której obie powierzchnie osiągają tolerancję płaskości wynoszącą 5 mikronów i równoległość 0,02 milimetra. Chropowatość powierzchni utrzymuje się na poziomie poniżej Ra 0,8 mikrona, co minimalizuje drogi wycieku gazu, gdy zawór kontaktronowy przylega do płyty. Próbkę z każdej partii mielenia mierzy się za pomocą interferometru światła białego, aby potwierdzić, że tekstura plateau jest wolna od rys kierunkowych. Następnie pozycje otworów są sprawdzane w wizyjnym systemie pomiarowym z podświetleniem, w odniesieniu do średnicy zewnętrznej, a każde odchylenie środka otworu większe niż 0,05 milimetra powoduje natychmiastową korektę przesunięcia narzędzia. Audyt końcowy przed pakowaniem polega na ręcznym sprawdzeniu płaskości przy użyciu źródła światła monochromatycznego i płaskownika optycznego, gwarantując, że do Klienta nie dotrze żadna płytka z wyczuwalnym wygięciem.

Możliwości procesu i tło firmy

Produkcja odbywa się w tym samym zakładzie posiadającym certyfikat IATF 16949, który od ponad 25 lat produkuje precyzyjne części do silników samochodowych. Cela metalurgii proszków utrzymuje statystyczne wykresy kontroli procesu dotyczące gęstości, twardości i wymiarów krytycznych, z docelowym Cpk wynoszącym 1,33 lub wyższym dla płaskości i lokalizacji otworów. Genealogia partii jest zachowywana od numeru partii przychodzącego proszku po zapis kontroli gotowej płyty, co pozwala na prześledzenie wszelkich odchyleń wykrytych podczas audytu w terenie do konkretnej zmiany tłoczenia i cyklu pieca. W przypadku programów sprężarek OEM przedstawiamy kompletny pakiet PPAP, który obejmuje schemat przebiegu procesu, PFMEA, plan kontroli i wstępne badanie zdolności, wraz z certyfikatami składu materiału i raportami gęstości spieku.

Więcej żeliwnych form płyt zaworowych

Często zadawane pytania

1. Jakie są nieodłączne ograniczenia płytek zaworowych wykonanych w technologii metalurgii proszków?

Odp.: Zwartość konstrukcyjna jest słabsza niż półfabrykaty z litego żeliwa i stopu aluminium CNC. Długotrwałe silne uderzenie o wysokiej częstotliwości spowoduje lokalne rozluźnienie materiału i zagłębienie powierzchni; wytrzymałość materiału na rozciąganie jest ograniczona, nie nadaje się do całodobowych, ciągłych sprężarek wysokociśnieniowych pod dużym obciążeniem; Mikropory powierzchniowe łatwo wchłaniają osady olejowe i pyły, co wymaga częstszego czyszczenia.

2. Czy płyta zaworowa wykonana w technologii metalurgii proszków jest opłacalną alternatywą dla płyt zaworowych z aluminium i żeliwa w przypadku sprężarek powietrza pracujących sporadycznie przy lekkim obciążeniu?

Odp.: bardzo opłacalne. Charakteryzuje się niższymi kosztami zakupu niż płyty zaworowe z litego aluminium i żeliwa, wbudowany układ samosmarujący zmniejsza dzienne straty w wyniku zużycia i spełnia wszystkie wymagania eksploatacyjne urządzeń niskociśnieniowych pracujących sporadycznie. Nie jest zalecany do sprężarek powietrza o dużej wytrzymałości, pracujących w trybie ciągłym przez 24 godziny na dobę.

3. Jaki harmonogram konserwacji pomaga wydłużyć żywotność płyty zaworowej wykonanej w technologii metalurgii proszków?

Odp.: Sprawdzaj płytkę podczas każdej wymiany oleju w sprężarce, zazwyczaj po przejechaniu 20 000 kilometrów lub 12 miesięcy. Usuń z powierzchni wszelkie zwęglone osady oleju za pomocą miękkiej mosiężnej szczotki i sprężonego powietrza, uważając, aby nie wniknąć w mikropory cząstek ściernych. Jeśli na pasku stykowym zaworu kontaktronowego podczas sprawdzania za pomocą profilometru widać wypolerowany ślad zużycia głębszy niż 0,05 milimetra, zaplanuj wymianę, nawet jeśli płytka nadal wydaje się płaska. Zawsze zakładaj nową uszczelkę i dokręcaj momenty dokręcające w kolejności ukośnej, zgodnie z wartością podaną w arkuszu danych sprężarki, ponieważ nierównomierne obciążenie śrub spowoduje odkształcenie płytki i przyspieszy zmęczenie trzciny.
