Wspornik wentylatora chłodzącego silnik pojazdu użytkowego

Wspornik wentylatora chłodzącego silnik pojazdu użytkowego jest podstawowym elementem konstrukcyjnym wspierającym układ chłodzenia silnika pojazdów użytkowych. Ten wspornik wentylatora do pojazdów użytkowych, profesjonalnie wyprodukowany dla pojazdów flotowych i inżynieryjnych, stabilizuje pracę wentylatora chłodzącego, rozwiązuje problemy z przesunięciem i drganiami wentylatora spowodowane długotrwałymi wibracjami podczas jazdy oraz zapewnia ciągłe i wydajne rozpraszanie ciepła silnika.

Integralność materiału i odlewu

Korpusy wsporników są odlewane z żeliwa sferoidalnego o wysokiej wytrzymałości, zgodnego z GJS-500-7, które łączy minimalną wytrzymałość na rozciąganie 500 MPa z wydłużeniem powyżej 7 procent. Sferoidalna struktura grafitu działa jak naturalny ogranicznik pęknięć, pochłaniając drgania skrętne przenoszone z bloku silnika i zespołu sprzęgła wentylatora. Każdy wytop jest poddawany obróbce stopem żelazokrzemowo-magnezowym w celu zbrylania przed wlaniem do form piaskowych związanych żywicą, a próbka spektrometru pobrana z kadzi potwierdza, że ​​poziomy węgla, krzemu i magnezu utrzymują się w wąskich zakresach kontrolnych. Odlewy poddawane są cyklowi wyżarzania ferrytycznego w temperaturze 720 stopni Celsjusza, aby zmniejszyć różnice w twardości części i poprawić obrabialność, zachowując jednocześnie wystarczająco wysokie wydłużenie, aby tolerować sporadyczne impulsy przeciążenia.

Zalety strukturalne

Przyjmując zoptymalizowaną wzmocnioną konstrukcję i zintegrowany proces formowania, nasz wspornik wentylatora do pojazdów użytkowych pozwala uniknąć deformacji strukturalnych i uszkodzeń zmęczeniowych podczas długotrwałego użytkowania. Ten wspornik wentylatora do pojazdów użytkowych ma standardowe otwory montażowe i dokładną tolerancję wymiarową, idealnie dopasowując się do oryginalnej pozycji montażowej, aby zapewnić bezproblemową wymianę.

Dokładność obróbki i montażu

Obrobione elementy obejmują otwory obudowy łożysk, powierzchnie montażowe kół pasowych i lokalizacje kołków ustalających, a wszystko to wykończone w jednym uchwycie na poziomym centrum obróbczym. Walcowość otworu jest utrzymywana z dokładnością do 0,015 milimetra i sprawdzana za pomocą precyzyjnego miernika powietrza, który rejestruje dane dotyczące okrągłości w trzech pionowych pozycjach wzdłuż każdego otworu. Układ otworów na śruby sprawdza się na płycie wzorcowej reprezentującej interfejs przedniej pokrywy silnika, co gwarantuje, że po montażu oś wentylatora pozostanie w odległości 0,2 milimetra od linii środkowej wału korbowego. Głębokość gwintu i średnicę podziałową potwierdza się za pomocą mierników go/no go, zanim wspornik zostanie przeniesiony na stanowisko montażowe, gdzie łożysko i uszczelka są wciskane pod kontrolowanym ciśnieniem hydraulicznym.

Wydajność produktu

Dostosowany do dużych obciążeń, wysokich temperatur i wyboistych środowisk pracy, wspornik wentylatora chłodzącego silnik pojazdu użytkowego charakteryzuje się doskonałą sztywnością konstrukcyjną i odpornością na wibracje. Ten wspornik wentylatora do pojazdów użytkowych utrzymuje precyzyjną dokładność montażu w warunkach częstego uruchamiania i zatrzymywania oraz w warunkach jazdy na długich dystansach, skutecznie zmniejszając częstość awarii układu chłodzenia i straty w postaci przestojów pojazdu.

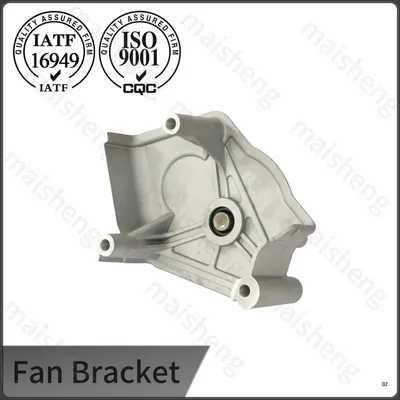

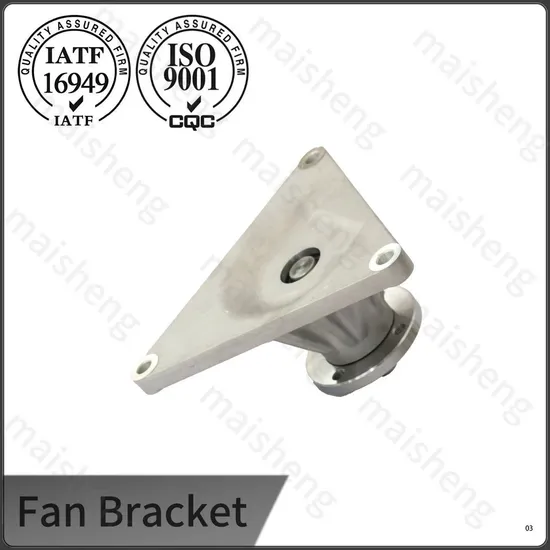

Więcej Formy wsporników wentylatorów pojazdów użytkowych

Norma jakości

Każdy wspornik wentylatora chłodzącego silnik pojazdu użytkowego jest zgodny z branżowymi standardami produkcyjnymi i przed dostawą przechodzi rygorystyczną kontrolę wymiarową i testy stabilności strukturalnej. Ten wspornik wentylatora do pojazdów użytkowych skupia się na ogólnej trwałości, spełniając długoterminowe potrzeby eksploatacyjne lekkich, średnich i ciężkich pojazdów użytkowych w zakresie konserwacji floty i wymiany partii.

Walidacja trwałości i obserwacja terenowa

Reprezentatywną próbkę z każdej partii produkcyjnej montuje się na stanowisku testowym, które replikuje w pełni zmontowany moduł chłodzący, a następnie poddaje stopniowemu przemiataniu częstotliwości od 30 Hz do 300 Hz przy przyspieszeniu 2 g. Częstotliwości rezonansowe są mapowane i porównywane z modelem projektowym, aby potwierdzić, że wspornik nie wzmacnia znanych kolejności zapłonu silnika. Długotrwała praca w temperaturze otoczenia 85 stopni Celsjusza i ciągła prędkość wentylatora na poziomie 4000 obr./min przez 600 godzin powodują wzrost luzu w łożysku poniżej 0,03 milimetra, mierzony za pomocą czujnika zegarowego na piaście wentylatora. W ramach prób flotowych obejmujących regionalne samochody dostawcze zgromadzono ponad 500 000 kilometrów dróg mieszanych i dróg na placach budowy, przy których nie wymagano wymiany wsporników, co potwierdza obliczoną trwałość B10 przekraczającą 800 000 kilometrów dla testowanego spektrum obciążenia.

Podstawy produkcji i identyfikowalność

Linia produkcyjna znajduje się w zakładzie posiadającym certyfikat IATF 16949, który od ponad 25 lat specjalizuje się w samochodowych elementach żelaznych i aluminiowych. Każda partia żeliwa sferoidalnego jest oznaczona numerem cieplnym powiązanym z raportem spektrometru, rejestrem właściwości piasku i wykresem pieca do wyżarzania. Obrobione maszynowo wsporniki mają wygrawerowany laserowo kod seryjny łączący się z raportem współrzędnościowej maszyny pomiarowej, krzywą pasowania łożyska wtłaczanego i końcowym arkuszem audytu. W przypadku klientów flotowych OEM ta identyfikowalność umożliwia przesyłanie pełnych zgłoszeń PPAP poziomu 3 i umożliwia szybkie zabezpieczenie w rzadkich przypadkach problemów terenowych. Wewnętrzna narzędziownia przechowuje wszystkie modele odlewów i zestawy osprzętu, umożliwiając powtarzalność zamówień i szybkie zmiany projektów w przypadku nowych programów silników.

Często zadawane pytania

1.Co to jest wspornik wentylatora do pojazdów użytkowych?

Odp.: Wspornik wentylatora do pojazdów użytkowych to wytrzymały, odlewany element nośny pasujący do średnich i ciężkich samochodów ciężarowych, autokarów pasażerskich, inżynieryjnych pojazdów transportowych i komercyjnych silników wysokoprężnych. Służy do montażu wentylatora chłodzącego, sprzęgła wentylatora, rolki napinającej i koła napędowego, mocowania całego zespołu wentylatora chłodzącego, utrzymywania koncentryczności obrotowej i przenoszenia ciągłych wibracji generowanych przez pracę silnika pod dużym obciążeniem.

2. Jakie nieprawidłowe sygnały wskazują na uszkodzenie wspornika wentylatora pojazdu użytkowego?

Odp.: Wyraźny dźwięk wibracji metalu z przodu silnika podczas przyspieszania lub wspinaczki; silne drżenie wentylatora przy dużej prędkości; częste odchylenie i pękanie paska napędowego; ciągła wysoka temperatura wody podczas jazdy z pełnym obciążeniem; luźny zespół wentylatora z widoczną szczeliną wahadłową.
